本商品は
・VC9900
・【新品】 GBS-Control アドオン基板 【完成品】 (for GBS-8220/VC9900 他)
のセット値引き販売です。
商品は単体で購入するものと同一となります。

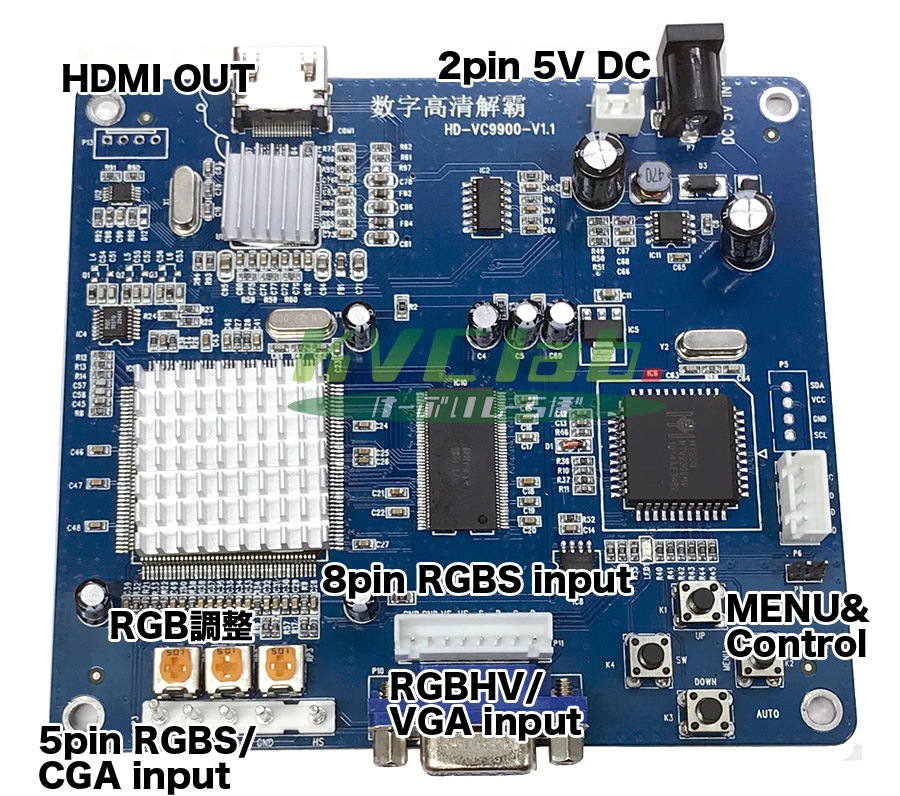

【VC9900】
家庭用ゲーム機やアーケード基板などの15KHz出力を、31KHz以上にアップスキャンして HDMI出力するボードです。
使用にはハーネスや使用機器とのハンダ付けなどが必要となる業務向け製品です。
HDMIは映像信号のみの扱いとなります。音声信号はMIXされませんのでご注意ください

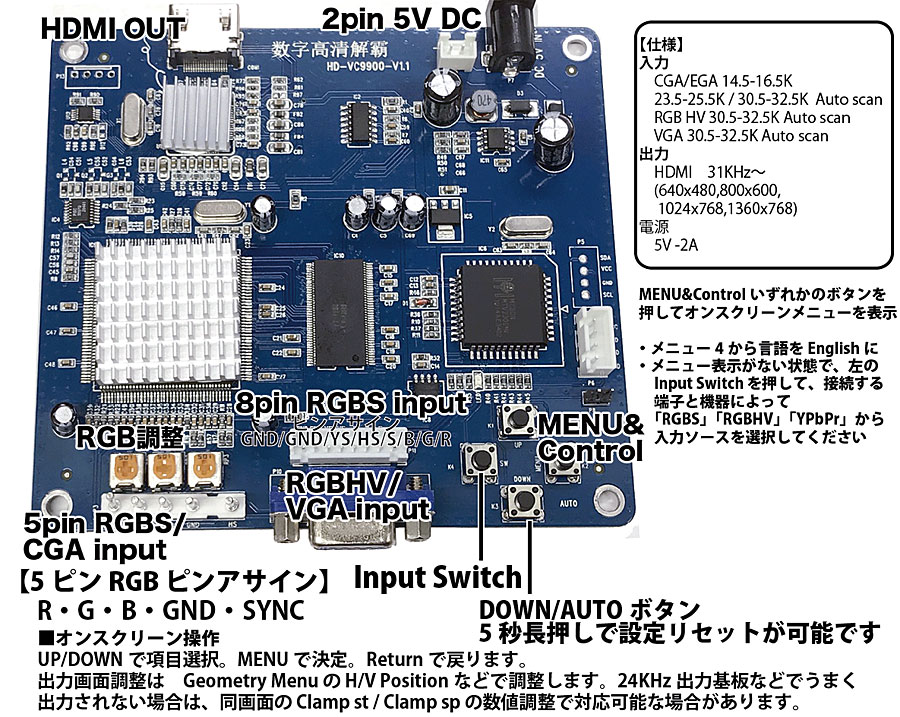

【入力】
CGA/EGA 14.5-16.5K 23.5-25.5K 30.5-32.5K Auto scan
RGB HV 30.5-32.5K Auto scan
VGA 30.5-32.5K Auto scan
【出力】
HDMI x1個
(640x480,800x600,1024x768,1360x768)
【電源】DC5V-2A

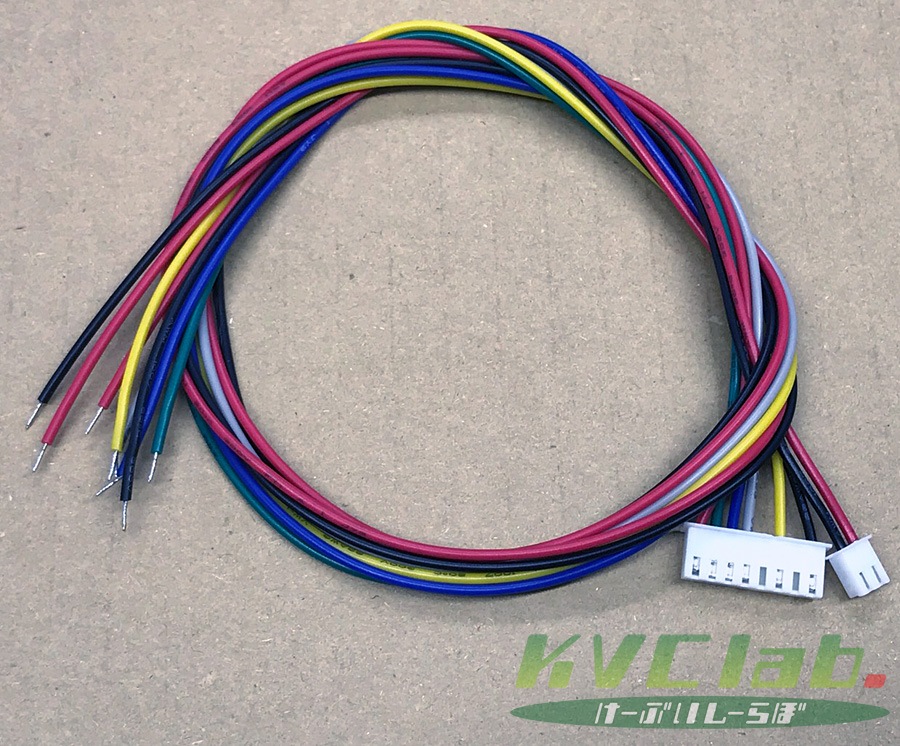

2ピン電源DCケーブル、RGB入力端子用コネクタケーブル(先端オープン)付属
操作はオンスクリーンメニューから行います。(言語 英語/中国語)
AUTO/DOWNボタン5秒長押しで、各種設定のリセット(800x600pixel出力)が可能
----------------------------------------

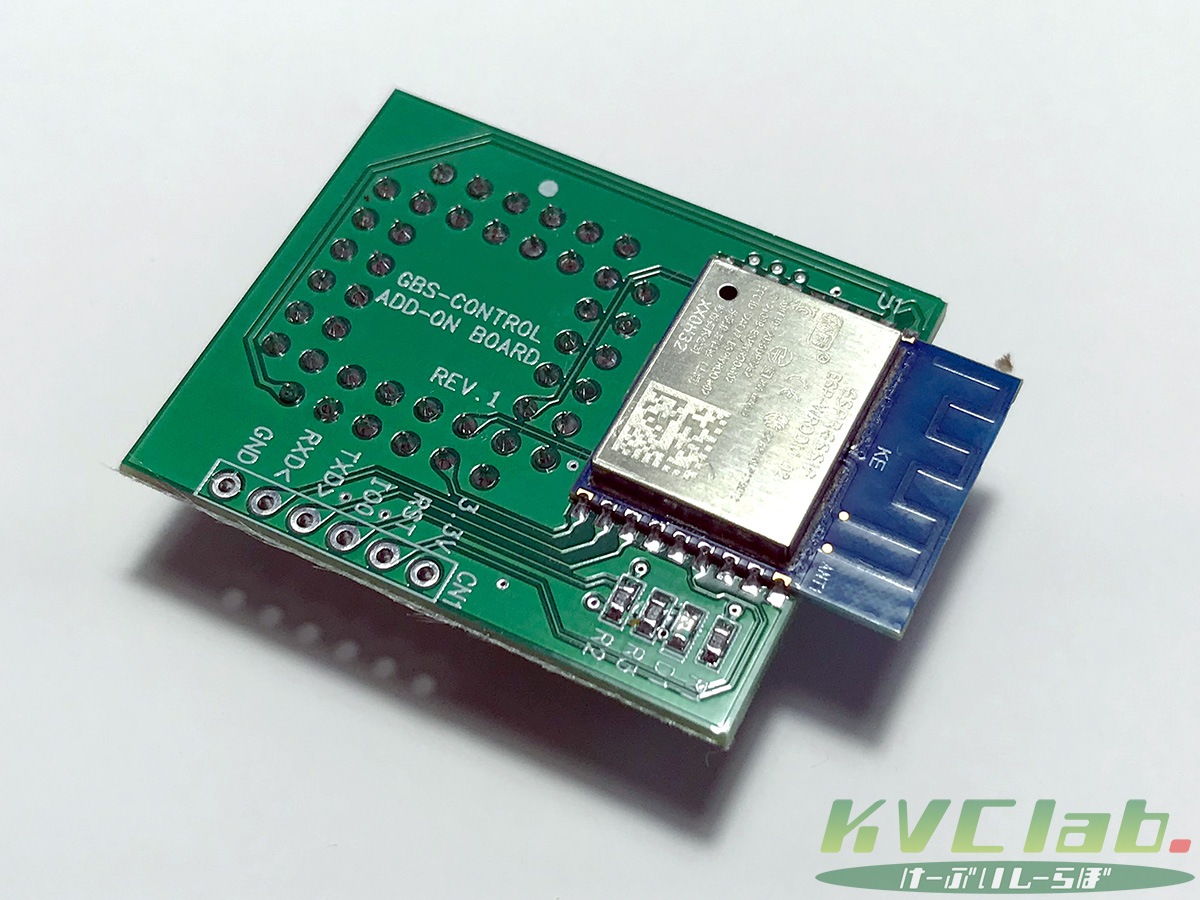

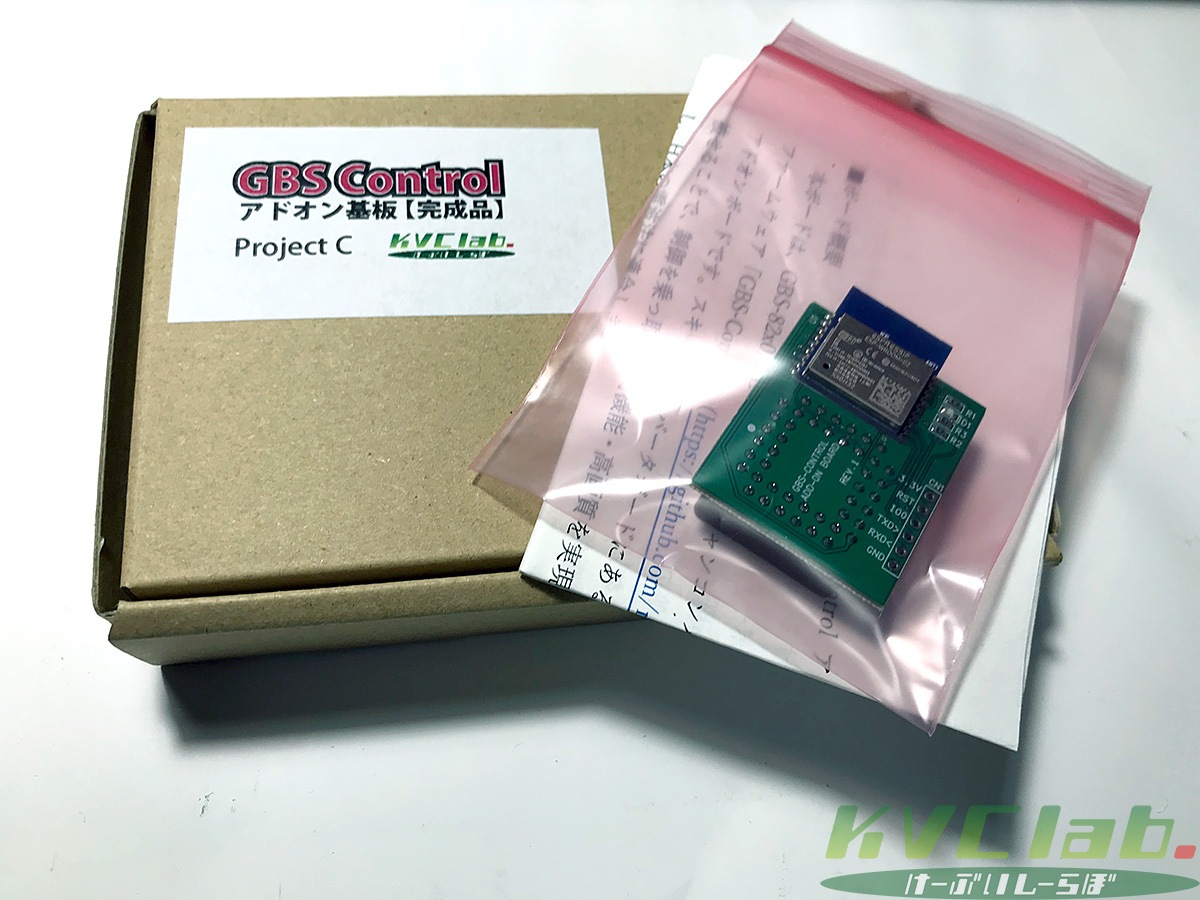

【GBS-Control アドオン基板】
製作者:Project C
GBS-82x0/VC9900などのアップスキャンコンバーターに装着することで制御を乗っ取り、細かなパラメーター設定や WiFi経由での遠隔操作など、より高機能化するためのボードです。
GBS-82x0/VC9900には無改造で取り付け/取り外しが可能です。
無線モジュールは日本国内のWiFi(技適)に適合済み。
上級者向けとなります。自己責任でご利用下さい。
使用する基板によっては(同期が取れないなどの理由で)うまく映らないものがあります。
詳細パラメーター設定の変更で映るものもありますが、細かな設定項目や具体的な使用方法などは当店ではサポートしておりません。
デフォルト設定では、MVS系統で素のGBS-8220/VC9900で問題ない状態でも、GBS-Control制御下では同期がとれない症状が発生します(本ボードだけでなくGBS-Control共通)
詳細設定でSyncWatcherを外すと正常に映りますが、その場合はスキャンライン追加や高度な設定が反映されません。
・カスタムファームウェア「GBS-Control」 (https://github.com/ramapcsx2/gbs-control)書き込み済み

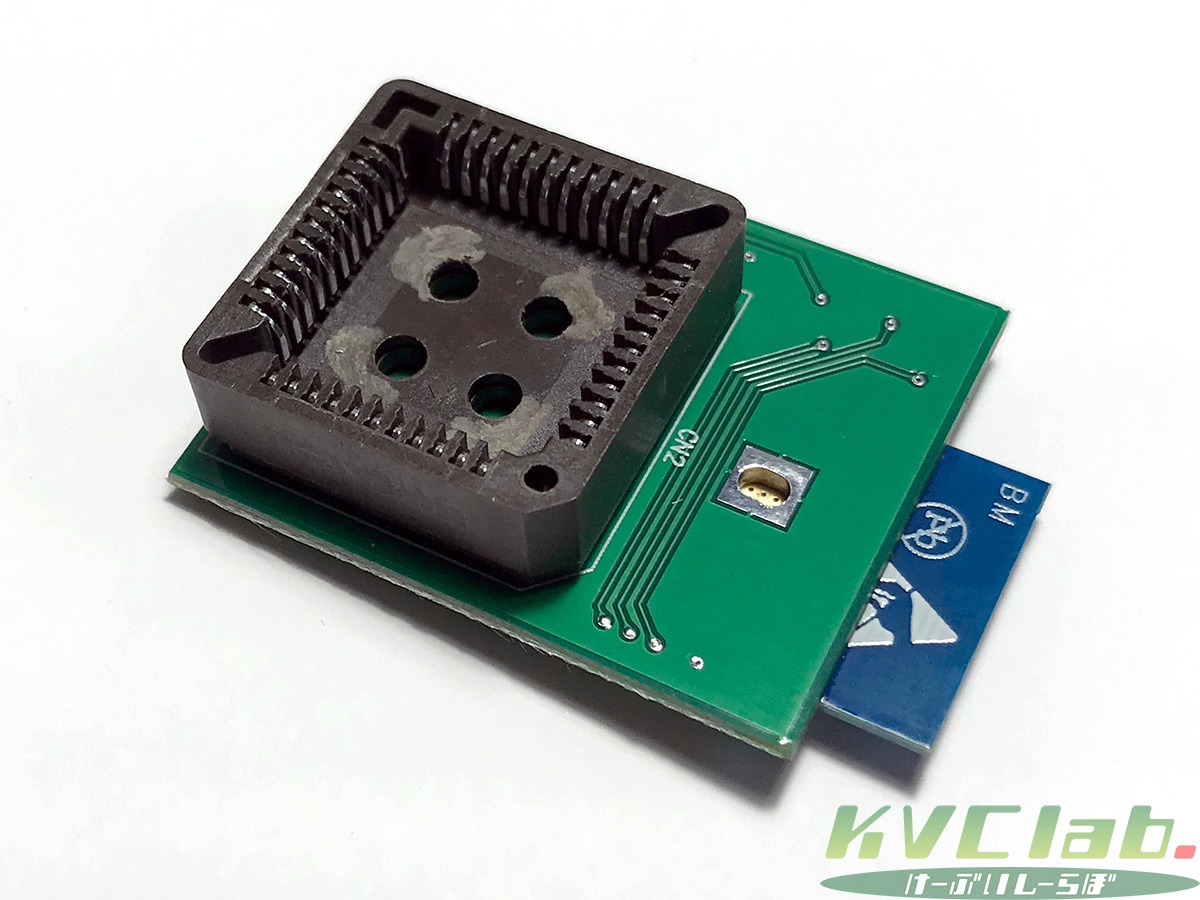

・スキャンコンバータ基板上のPLCCパッケージIC(MTV230M)の上から被せて制御を乗っ取り、高機能・高画質化
・ダウンスキャン機能に対応
全数検品済
