JAMMA/MVS基板などを直接接続可能な小型コントロールボックス基板。
SCART(国内仕様のRGB21ピンとは仕様が異なります)、S端子、コンポジット、コンポーネントビデオ接続での表示が可能です※
別途
・アーケード基板(JAMMA/MVSなど)
・モニタ及び接続ケーブル
・ゲームコントローラー(家庭用ネオジオ互換、およびセガサターン互換)
・ACアダプタ
が必要です。

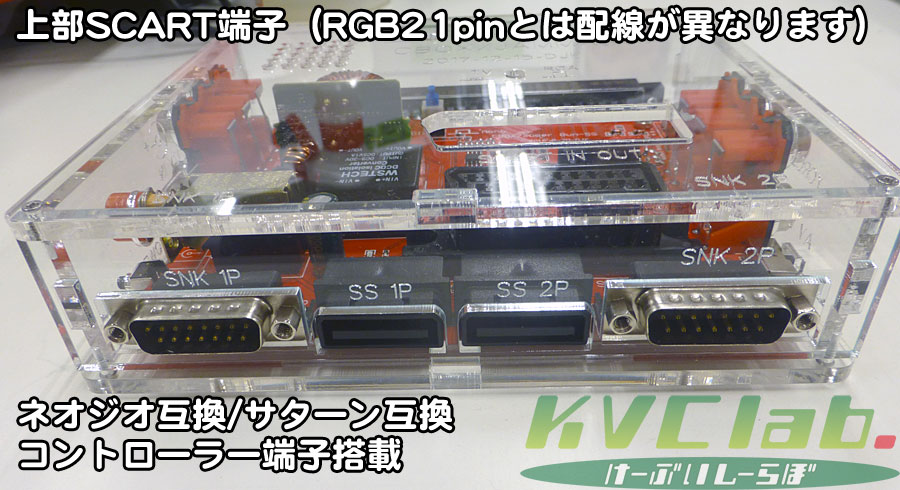

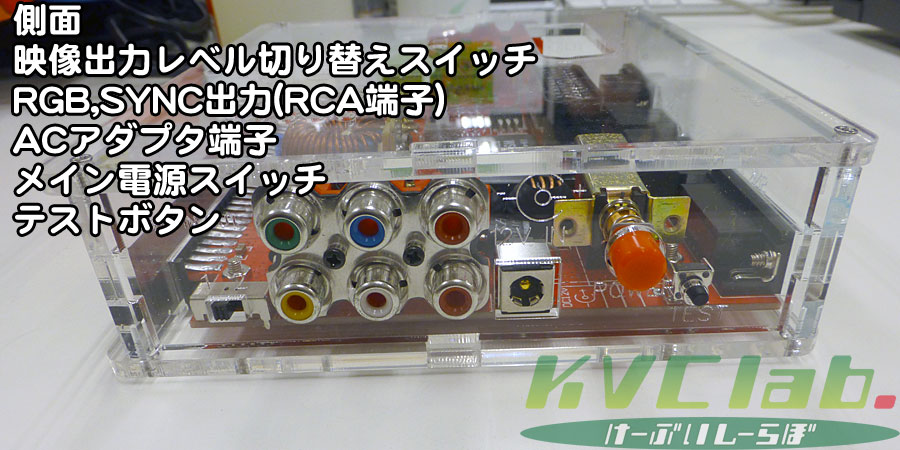

RGB出力はSCART端子から接続できますが、コネクタ配置は欧州SCART規格となります。
S映像及びコンポジットビデオ出力は専用コネクタを利用できます。
コントローラーはネオジオ互換(5,6ボタン拡張)となります。

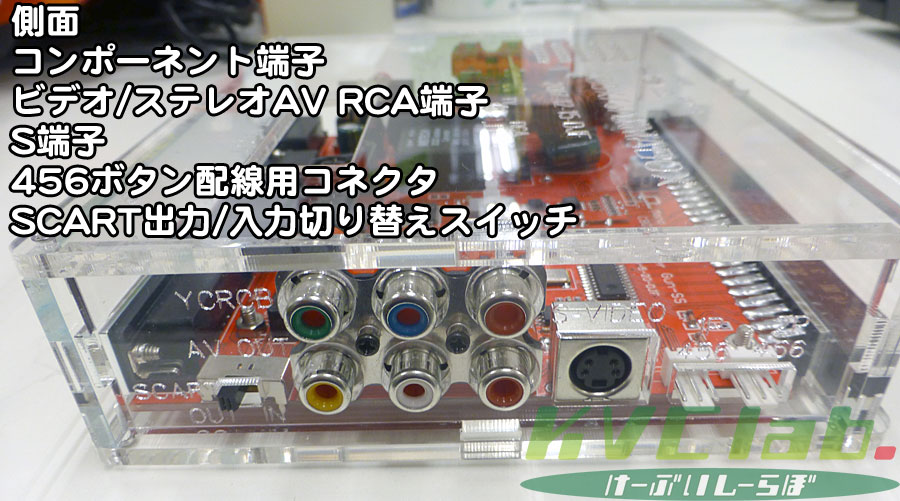

S映像及びコンポジット、コンポーネントビデオ出力は独立したコネクタを利用できます
セガサターン用コントローラーを利用できます。
サターンパッド使用時の標準キーアサインは、ABCが123ボタン、XYZが456ボタンとなります。6ボタン格闘ではパンチとキックの配置が上下逆になりますが、R+START+A/B/C/Y/Zいずれかのボタン、3ボタンを同時押しすることで、5種類の入力モード切替ができます。
XYZが123ボタン、ABCが456ボタンの配列や、MVSに便利なXYABの4ボタン配列、XYZがABCの連射ボタンといった切り替え機能を備えています。
1P,2Pそれぞれネオジオ用コントローラーもしくはサターン用コントローラーを接続できます。
パッドを3個ないし4個接続しても、2Pまでしか同時利用はできません。
誤作動を防止するため、2個以上の同時接続は行わないでください。
梱包物:本体、456ボタン用ジャンパケーブル、当店による簡易解説書
【注意事項】
当店では全数、基本動作チェックを行っていますが、接続機器の相性など、組み合わせによる動作についての保証はできませんのでご了承ください。
12V、5V、-5V以外の電源を必要とする基板には対応していません。
一部の基板でブラウン管モニタへのRGB接続ではなく、変換器経由などで液晶などを使用している場合で、映像が乱れる場合は、PAL-M(60Hz)設定もお試し下さい。サンコー製RGB21ピン->HDMI変換アダプタなどでは、自動でPAL-Mと認識される基板があります。
※複数の一般的なテレビやRGBモニタ、変換器などで動作を確認していますが、一部のxxin1基板などの環境ではS/コンポジット接続時に映像が乱れることがあります。その場合はモニタ環境を変えてお試しください。
